桥梁工程动画制作需要注意哪些细节？

2025-9-5

来源:未知

点击数: 76 作者:未知

在桥梁工程动画制作中，细节的把控直接决定了动画的专业性、真实性和信息传递效率。以下从技术参数准确性、施工逻辑还原、视觉呈现细节、信息传递清晰度四大核心维度，梳理需要重点关注的细节要点：

一、技术参数：确保 “数据级真实”
桥梁工程动画的核心价值是 “还原工程本质”，所有与工程相关的参数必须严格对应设计图纸或规范要求，避免出现 “可视化正确但工程错误” 的问题。

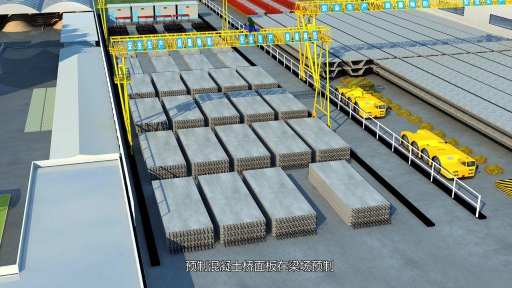

构件尺寸与比例

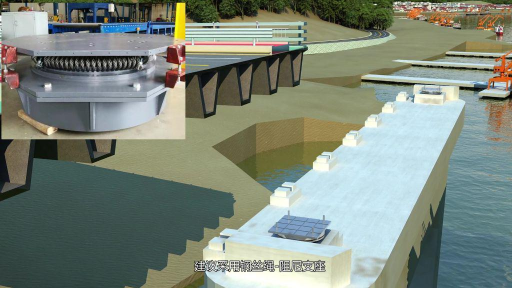

严格按照 CAD、BIM 模型的尺寸建模，如主梁高度、桥墩直径、支座大小、预应力钢束间距等，避免因视觉美观随意缩放（例如将实际 1m 宽的防撞护栏缩为 0.5m）。
注意构件间的连接关系尺寸，如梁与墩的支座垫石厚度、伸缩缝宽度、螺栓 / 钢筋的数量与排布间距，需与设计图纸完全一致。
材料质感与属性
不同材料的视觉表现需区分：混凝土表面应呈现真实的纹理（如浇筑后的麻面、模板拼缝痕迹），而非光滑 “塑料感”；钢材（如钢箱梁、钢绞线）需体现金属反光度与氧化质感（防锈漆的颜色、光泽度）；木材（如临时支架）需有木纹、磨损痕迹。
特殊材料需标注或通过视觉暗示属性，如碳纤维布的编织纹理、预应力管道的透明 / 半透明效果（便于展示钢束穿束过程）。
施工机械参数

施工机械的型号、作业范围需匹配实际工程：如架桥机的额定起重量、主梁架设跨度需与桥梁跨径对应（不能用 30m 跨架桥机架设 50m 梁）；塔吊的臂长、回转半径需符合现场布置；压路机的吨位、钢轮宽度需与路基 / 桥面铺装的压实要求匹配。

二、施工逻辑：还原 “流程级严谨”
动画需遵循桥梁施工的实际工序、工艺逻辑，避免出现 “工序颠倒”“违背力学原理” 的低级错误，让行业内人员（如工程师、施工人员）看后认可其专业性。

工序顺序不可颠倒
严格按施工流程设计动画帧：例如连续梁桥施工需遵循 “支架搭设→底模铺设→钢筋绑扎→预应力管道安装→侧模安装→混凝土浇筑→养护→预应力张拉→拆模” 的顺序，不能出现 “先张拉再浇筑”“先拆模再养护” 的逻辑错误。
临时结构的 “搭拆逻辑” 需准确：如挂篮施工需体现 “挂篮拼装→浇筑 1# 块→挂篮前移→浇筑 2# 块” 的循环，且挂篮的锚固系统（如精轧螺纹钢与主梁的连接）需展示清晰，不能 “悬浮前移”。
工艺细节的可视化呈现
隐蔽工程需 “拆解展示”：如桩基施工需体现 “钻孔→清孔→钢筋笼下放（需展示钢筋笼的保护层垫块）→导管安装→混凝土浇筑（需展示导管埋深变化）”，而非简单 “钻完孔直接成桩”；预应力张拉需展示 “张拉顺序（对称张拉）、油表读数变化、钢束伸长量”，体现 “双控原则”。
特殊工艺的细节还原：如节段梁胶拼需展示 “梁段匹配→涂胶（胶层厚度约 1~2mm，需用透明效果体现）→临时张拉固定→永久预应力张拉”；斜拉桥施工需展示 “索塔浇筑时的爬模上升过程（爬模架体与塔壁的连接）、斜拉索张拉时的索力变化（可通过颜色渐变标注索力大小）”。
力学与环境约束
避免违背力学原理：如支架现浇时，支架需体现 “立杆间距、横杆步距”（符合承重计算要求，不能用 “稀疏几根杆撑起 heavy 主梁”）；悬臂施工时，需展示临时锚固措施（如抗倾覆压重），避免 “悬臂端悬空无约束”。

考虑环境影响的细节：如水中桥墩施工需展示 “筑岛 / 钢板桩围堰→抽水→清基→封底混凝土浇筑” 的过程，不能直接 “在水中浇筑桥墩”；高空作业需展示安全防护（如施工人员的安全带、临边防护栏杆），符合《建筑施工高处作业安全技术规范》。

三、视觉呈现：兼顾 “专业与易懂”
动画需在 “专业性” 与 “可读性” 间平衡 —— 既让行业内人员看到细节，也让非专业人员（如业主、公众）看懂工程逻辑，避免 “太粗糙看不清” 或 “太复杂看不懂”。

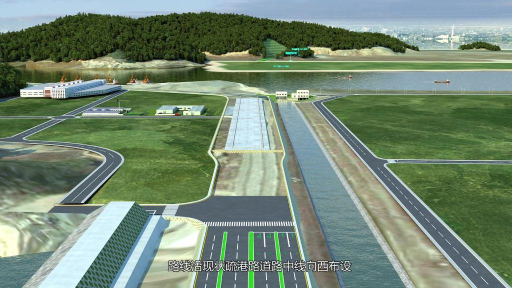

镜头设计：聚焦核心信息

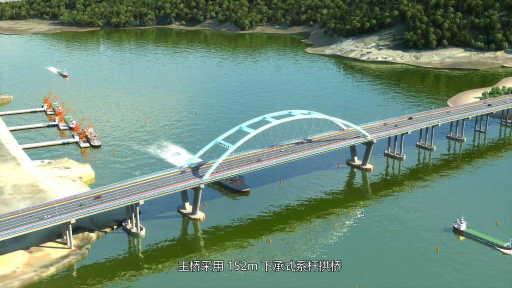

避免 “无目的镜头切换”：重要工序（如预应力张拉、梁段吊装）需用 “特写镜头 + 慢动作” 展示细节（如钢束的伸长、夹片的锚固）；整体工序（如全桥合龙）需用 “全景镜头” 展示空间关系；复杂构件（如桥墩承台）需用 “剖面镜头 / 拆解镜头” 展示内部结构（如钢筋骨架、冷却水管）。
镜头运动需 “模拟人眼视角”：如从施工人员视角展示钢筋绑扎，从监理视角检查模板拼缝，从无人机视角展示全桥进度，避免过度使用 “旋转、缩放过快” 的镜头（易导致观众眩晕）。
标注与信息引导

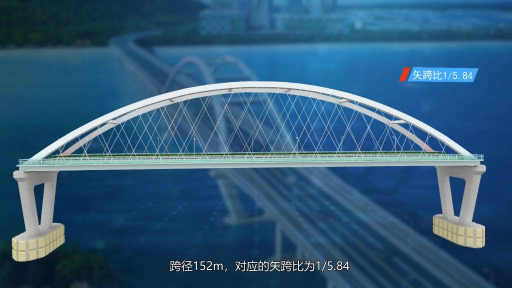

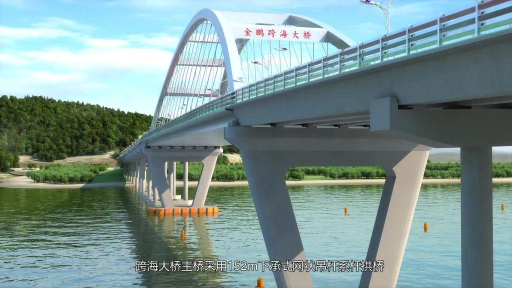

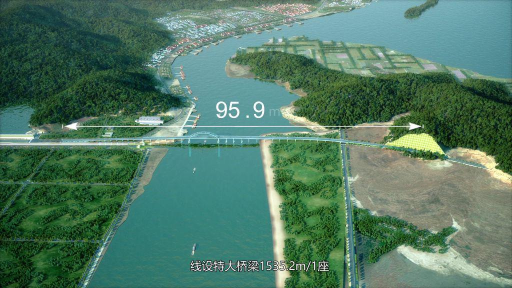

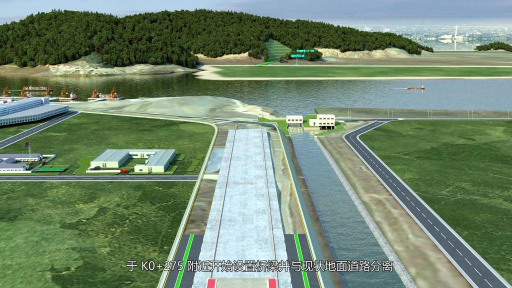

关键数据需 “可视化标注”：如施工阶段的 “混凝土强度等级（C50）、预应力张拉控制力（1395kN）、合龙温度（15±3℃）”，可用 “悬浮文本 + 箭头” 指向对应部位，字体需清晰（避免过小或与背景融合）。
动态引导元素需 “简洁不干扰”：用 “虚线箭头” 指示构件运动方向（如梁段吊装路径、挂篮前移方向）；用 “颜色区分” 不同施工阶段（如已浇筑梁段用灰色、待浇筑用蓝色、正在浇筑用红色），但颜色体系需统一（避免超过 5 种主色，防止视觉混乱）。
人物与场景细节
施工人员的 “动作与装备” 需真实：如钢筋工绑扎钢筋时需手持扎丝钩，焊工需戴焊帽，高空作业人员需系安全带、穿防滑鞋，避免出现 “人员悬浮”“无防护作业” 的不专业画面。

辅助场景细节需 “贴合现场”：如施工现场的 “材料堆放（钢筋分类堆放、模板垫高防潮）、临时用电线路（架空或穿管保护）、安全标识（禁止抛物、限速牌）、天气环境（如雨天需有防雨棚、晴天需有阴影投影）”，这些细节能提升动画的 “现场代入感”。

四、技术优化：保障 “流畅与清晰”
即使内容正确，若技术层面存在缺陷（如卡顿、模糊），也会影响观看体验，需在制作过程中提前规避。

模型轻量化处理
复杂 BIM 模型导入动画软件（如 3ds Max、Blender）前，需删除冗余构件（如非动画展示的内部细小钢筋、临时文件），避免模型面数过高导致渲染卡顿。
对重复构件（如多根相同的桩基、钢筋）使用 “实例复制” 而非 “独立建模”，减少内存占用（例如 100 根相同钢筋，用 1 个模型实例复制 100 次，而非建 100 个独立模型）。
渲染参数设置
输出分辨率需匹配使用场景：用于汇报的动画建议设置为 1920×1080（1080P），用于手机端传播的可设为 1280×720（720P），避免分辨率过低导致细节模糊（如看不清钢筋排布）。
帧率需稳定在 24~30fps：低于 24fps 会出现明显卡顿，尤其是施工机械运动、构件吊装等动态场景，需通过 “关键帧插值”（如线性插值、缓动插值）让运动更平滑。
后期剪辑细节
避免 “硬切” 过渡：不同工序、不同场景的切换建议用 “淡入淡出”“溶解” 过渡，或用 “施工机械移动轨迹” 作为镜头衔接（如从架桥机镜头跟随梁体移动到桥墩位置）。

音频与画面同步：若添加解说或音效，需确保 “画面动作” 与 “音频描述” 同步（如解说 “开始预应力张拉” 时，画面正好展示张拉缸启动；机械作业时添加对应的发动机声、钢筋碰撞声，增强沉浸感）。

五、受众适配：按需调整 “细节深度”
动画的细节呈现需根据目标受众调整，避免 “对非专业受众过度堆砌技术细节” 或 “对专业受众省略关键工艺”：

面向业主 / 公众：简化复杂工艺术语，用 “标注 + 旁白” 解释核心流程（如 “预应力张拉可防止梁体开裂”），重点展示 “整体进度、安全措施、环保措施”（如泥浆循环系统、扬尘控制设备），减少内部构件的微观细节。
面向施工 / 监理单位：需细化 “工艺难点、质量控制点”（如模板垂直度检测、混凝土坍落度测试、预应力张拉记录），可添加 “规范引用”（如 “符合《公路桥涵施工技术规范》JTG/T 3650-2020 第 X 条”），让动画可作为施工交底工具。

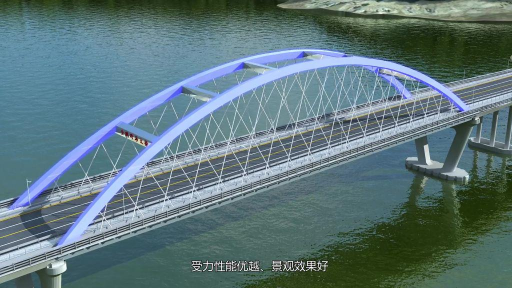

面向设计单位：需突出 “结构受力特点、设计创新点”（如新型桥墩的受力形式、波形钢腹板的抗剪优势），可通过 “应力云图叠加”“构件受力变形动态演示”（如荷载作用下梁体的挠度变化），辅助设计方案讲解。

总之，桥梁工程动画的细节把控需围绕 “真实、严谨、易懂” 三个核心 —— 用数据保证真实，用逻辑保证严谨，用视觉设计保证易懂，最终让动画既成为 “工程可视化工具”，也成为 “专业沟通载体”。
